Class150突面带颈对焊法兰的尺寸~GB/T 9124.2-2019
发布时间:2023-10-20 点击数:501

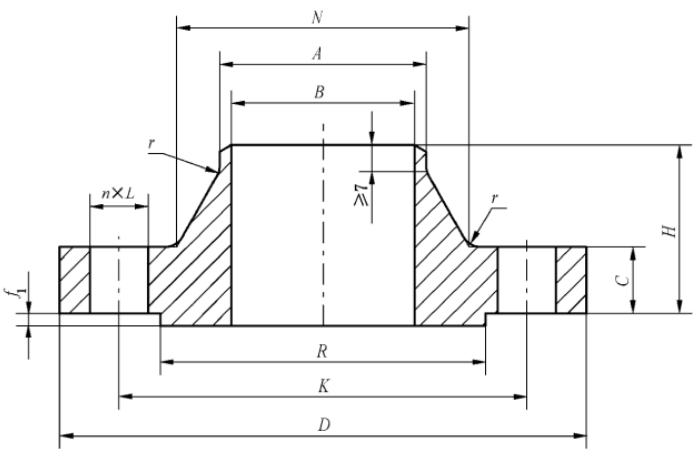

Class150突面带颈对焊法兰的尺寸~GB/T 9124.2-2019
公称尺寸 | 钢管 外径 A / mm |
连接尺寸 | 法兰 厚度 C / mm |
法兰 高度 H / mm |
颈部 | 法兰 内径 B / mm |
密封面 直径 R / mm |
密封面 厚度 f1 / mm |
||||||
DN | NPS | 法兰 外径 D / mm |
螺栓孔中心圆直径 K / mm |
螺栓孔 直径 L /mm |
螺栓 | |||||||||
数量 n / 个 |
螺纹 规格 |
N / mm | r / mm | |||||||||||
15 | 1/2 | 21.3 | 90 | 60.3 | 16 | 4 | M14 | 9.6 | 46 | 30 | ≥4 | 15.8 | 34.9 | 2 |
20 | 3/4 | 26.7 | 100 | 69.9 | 16 | 4 | M14 | 11.2 | 51 | 38 | ≥4 | 20.9 | 42.9 | 2 |
25 | 1 | 33.4 | 110 | 79.4 | 16 | 4 | M14 | 12.7 | 54 | 49 | ≥4 | 26.6 | 50.8 | 2 |
32 | 1 ¼ | 42.2 | 115 | 88.9 | 16 | 4 | M14 | 14.3 | 56 | 59 | ≥4 | 35.1 | 63.5 | 2 |
40 | 1 ½ | 48.3 | 125 | 98.4 | 16 | 4 | M14 | 15.9 | 60 | 65 | ≥4 | 40.9 | 73.0 | 2 |
50 | 2 | 60.3 | 150 | 120.7 | 19 | 4 | M16 | 17.5 | 62 | 78 | ≥4 | 52.5 | 92.1 | 2 |
65 | 2 ½ | 73.0 | 180 | 139.7 | 19 | 4 | M16 | 20.7 | 68 | 90 | ≥4 | 62.7 | 104.8 | 2 |
80 | 3 | 88.9 | 190 | 152.4 | 19 | 4 | M16 | 22.3 | 68 | 108 | ≥4 | 77.9 | 127.0 | 2 |
100 | 4 | 114.3 | 230 | 190.5 | 19 | 8 | M16 | 22.3 | 75 | 135 | ≥4 | 102.3 | 157.2 | 2 |
125 | 5 | 141.3 | 255 | 215.9 | 22 | 8 | M20 | 22.3 | 87 | 164 | ≥4 | 128.2 | 185.7 | 2 |
150 | 6 | 168.3 | 280 | 241.3 | 22 | 8 | M20 | 23.9 | 87 | 192 | ≥4 | 154.1 | 215.9 | 2 |
200 | 8 | 219.1 | 345 | 298.5 | 22 | 8 | M20 | 27.0 | 100 | 246 | ≥4 | 202.7 | 269.9 | 2 |
250 | 10 | 273.0 | 405 | 362.0 | 26 | 12 | M24 | 28.6 | 100 | 305 | ≥4 | 254.6 | 323.8 | 2 |
300 | 12 | 323.8 | 485 | 431.8 | 26 | 12 | M24 | 30.2 | 113 | 365 | ≥4 | 304.8 | 381.0 | 2 |
350 | 14 | 355.6 | 535 | 476.3 | 29 | 12 | M27 | 33.4 | 125 | 400 | ≥4 | 336.5 | 412.8 | 2 |
400 | 16 | 406.4 | 595 | 539.8 | 29 | 16 | M27 | 35.0 | 125 | 457 | ≥4 | 387.3 | 469.9 | 2 |
450 | 18 | 457.0 | 635 | 577.9 | 32 | 16 | M30 | 38.1 | 138 | 505 | ≥4 | 438.1 | 533.4 | 2 |
500 | 20 | 508.0 | 700 | 635.0 | 32 | 20 | M30 | 41.3 | 143 | 559 | ≥4 | 488.9 | 584.2 | 2 |
550 | 22 | 559.0 | 750 | 692.2 | 35 | 20 | M33 | 44.5 | 148 | 610 | ≥4 | 539.9 | 641.4 | 2 |
600 | 24 | 610.0 | 815 | 749.3 | 35 | 20 | M33 | 46.1 | 151 | 663 | ≥4 | 590.9 | 692.2 | 2 |
法兰内径B由采购方指定,表列内径相当于采用钢管壁厚STD。
