Class 600环连接面8字盲板的尺寸-ASME B16.48
发布时间：2022-10-07 点击数：611
Class 600环连接面8字盲板的尺寸-ASME B16.48
|
NPS |
DN |
外径, O |
内径, B |
中心距, A |
厚度, t |
宽度, W |
|
1/2 |
15 |
51 |
21 |
65 |
19.1 |
38 |
|
3/4 |
20 |
64 |
27 |
80 |
22.4 |
45 |
|
1 |
25 |
70 |
34 |
90 |
22.4 |
51 |
|
1 ¼ |
32 |
79 |
42 |
100 |
22.4 |
51 |
|
1 ½ |
40 |
90 |
48 |
115 |
22.4 |
57 |
|
2 |
50 |
108 |
61 |
125 |
28.4 |
57 |
|
2 ½ |
65 |
127 |
73 |
150 |
31.8 |
57 |
|
3 |
80 |
146 |
89 |
170 |
31.8 |
57 |
|
3 ½ |
90 |
159 |
102 |
185 |
35.1 |
64 |
|
4 |
100 |
175 |
114 |
215 |
35.1 |
64 |
|
5 |
125 |
210 |
141 |
265 |
38.1 |
70 |
|
6 |
150 |
241 |
168 |
290 |
44.5 |
83 |
|
8 |
200 |
302 |
219 |
350 |
50.8 |
95 |
|
10 |
250 |
356 |
273 |
430 |
57.2 |
102 |
|
12 |
300 |
413 |
324 |
490 |
63.5 |
121 |
|
14 |
350 |
457 |
356 |
525 |
66.5 |
127 |
|
16 |
400 |
508 |
406 |
605 |
73.2 |
127 |
|
18 |
450 |
575 |
457 |
655 |
79.2 |
127 |
|
20 |
500 |
635 |
508 |
725 |
88.9 |
127 |
|
24 |
600 |
749 |
610 |
840 |
104.6 |
152 |

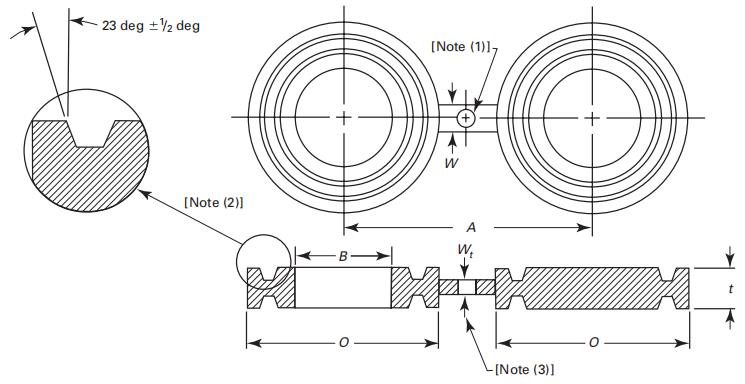

（1）孔的尺寸应与法兰螺栓孔尺寸相同，不能干扰两个法兰连接。
（2）环槽尺寸按 ASME B16.5。
（3）手柄或者腹板应该是整体的或者附着在盲板或者垫片上. 能够在各个方向支撑起盲板或者垫片而自身不能变形。
