PN16板式平焊法兰的尺寸~HG/T 20592-2009

发布时间：2022-10-14 点击数：583

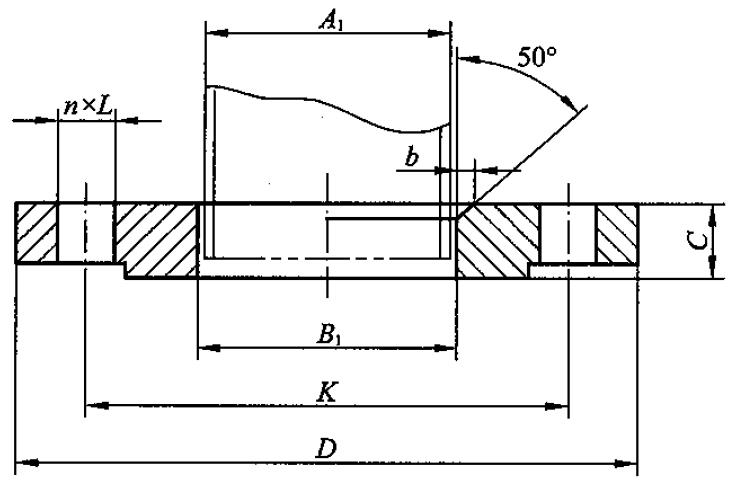

PN16板式平焊法兰的尺寸~HG/T 20592-2009

DN 钢管外径, A 法兰外径, D 螺栓孔中心圆直径, K 螺栓孔直径, L 螺栓孔数量 螺栓规格 法兰厚度, C 密封面直径, d 密封面高度, f1 法兰内径,B
A系列 B系列 A系列 B系列
10 17.2 14 90 60 14 4 M12 14 40 2 18 15
15 21.3 18 95 65 14 4 M12 14 45 2 22.5 19
20 26.9 25 105 75 14 4 M12 16 58 2 27.5 26
25 33.7 32 115 85 14 4 M12 16 68 2 34.5 33
32 42.4 38 140 100 18 4 M16 18 78 2 43.5 39
40 48.3 45 150 110 18 4 M16 18 88 2 49.5 46
50 60.3 57 165 125 18 4 M16 19 102 2 61.5 59
65 76.1 79 185 145 18 8 M16 20 122 2 77.5 78
80 88.9 89 200 160 18 8 M16 20 138 2 90.5 91
100 114.3 108 220 180 18 8 M16 22 158 2 116 110
125 139.7 133 250 210 18 8 M16 22 188 2 143.5 135
150 168.3 159 285 240 22 8 M20 24 212 2 170.5 161
200 219.1 219 340 295 22 12 M20 26 268 2 221.5 222
250 273 273 405 355 26 12 M24 29 320 2 276.5 276
300 323.9 325 460 410 26 12 M24 32 378 2 328 328
350 355.6 377 520 470 26 16 M24 35 438 2 360 381
400 406.4 426 580 525 30 16 M27 38 490 2 411 430
450 457 480 640 585 30 20 M27 42 550 2 462 485
500 508 530 715 650 33 20 M30 46 610 2 513.5 535
600 610 630 840 770 36 20 M33 52 725 2 616.5 636
