Class 600美标八字盲板的尺寸 - ASME B16.48
发布时间：2020-10-02 点击数：4002

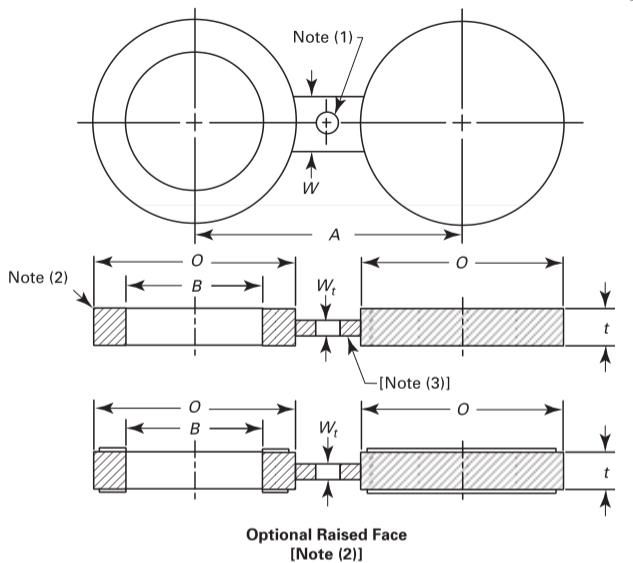

Class 600美标八字盲板的尺寸 - ASME B16.48
| NPS | DN | 外径, O | 内径, B | 中心距, A | 厚度, t | 宽度, W |
| 1/2 | 15 | 51 | 16 | 65 | 6.4 | 38 |
| 3/4 | 20 | 64 | 21 | 80 | 6.4 | 38 |
| 1 | 25 | 70 | 27 | 90 | 6.4 | 57 |
| 1 ¼ | 32 | 79 | 37 | 100 | 9.7 | 57 |
| 1 ½ | 40 | 92 | 43 | 115 | 9.7 | 67 |
| 2 | 50 | 108 | 55 | 125 | 9.7 | 57 |
| 2 ½ | 65 | 127 | 67 | 150 | 12.7 | 67 |
| 3 | 80 | 146 | 83 | 170 | 12.7 | 67 |
| 3 ½ | 90 | 159 | 96 | 185 | 15.7 | 76 |
| 4 | 100 | 191 | 108 | 215 | 15.7 | 76 |
| 5 | 125 | 238 | 135 | 265 | 19.1 | 86 |
| 6 | 150 | 264 | 162 | 290 | 22.4 | 86 |
| 8 | 200 | 318 | 212 | 350 | 28.4 | 95 |
| 10 | 250 | 397 | 265 | 430 | 35.1 | 105 |
| 12 | 300 | 454 | 315 | 490 | 41.1 | 105 |
| 14 | 350 | 489 | 346 | 525 | 44.5 | 114 |
| 16 | 400 | 562 | 397 | 605 | 50.8 | 124 |
| 18 | 450 | 610 | 448 | 655 | 53.8 | 133 |
| 20 | 500 | 679 | 497 | 725 | 63.5 | 133 |
| 24 | 600 | 787 | 597 | 840 | 73.2 | 152 |
（1）孔的尺寸应与法兰螺栓孔尺寸相同. 不能干扰两个法兰连接。
（2）突面尺寸按 ASME B16.5. 是否带有突面由采购方作出选择，突面高度不包括在厚度t之内。
（3）手柄或者腹板应该是整体的或者附着在盲板或者垫片上. 能够在各个方向支撑起盲板或者垫片而自身不能变形。
